电力变压器的线圈是什么

TAGS: 变压器

来源:未知作者:admin 日期:2021-03-15 13:53 浏览:

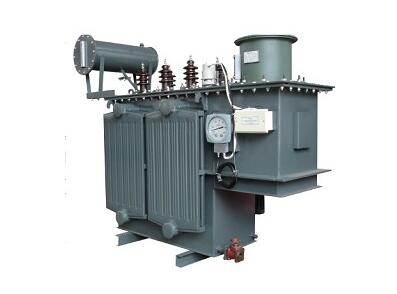

线圈是电力变压器中的一个部件,由缠绕有相关绝缘部件的铜线(或铝线)组成。
1、螺旋线圈
螺旋线圈的主要特点是平行的线根数较多,线饼缠绕成螺旋形,线饼占线圈的一圈。螺旋线圈机械稳定性好,散热好,工艺性好,用于变压器低压大电流线圈。
螺旋线圈根据电流的大小,可以缠绕成单螺旋、双螺旋和四螺旋三种结构。
2.连续线圈
当线圈是多个轴向分布的,并且由彼此不需要焊接的线圈组成时,称为连续线圈。
连续线圈端部支撑面大,轴向力大,抗短路能力强,各线段散热能力更大。这种线圈无论是电压还是容量范围,应用都非常广泛。
3、缠绕线圈
缠结线圈由许多缠结线段(饼图)组成。全纠结线段(饼)线圈称为全纠结线圈,用于220千伏及以上电压的变压器。由一部分缠绕线段(饼)和一部分连续线段组成的线圈称为缠绕连续线圈,应用于66kV及以上电压的变压器。
由于它在线圈的相邻匝之间插入非相邻匝,形成交错的缠结线段,形成缠结线圈,从而增加线圈的纵向电容,改变沿线圈轴向高度的冲击电压分布特性,因此广泛应用于各种高压线圈中。
4、内部屏蔽线圈
内屏蔽连续线圈被设计成通过增加线段之间的串联电容来改变脉冲电压分布。其结构特点是附加的电容匝直接缠绕在连续的线段上,绝缘包裹后电容匝的末端悬空在线段上。电容器匝不携带电流,仅在脉冲电压下起作用。
