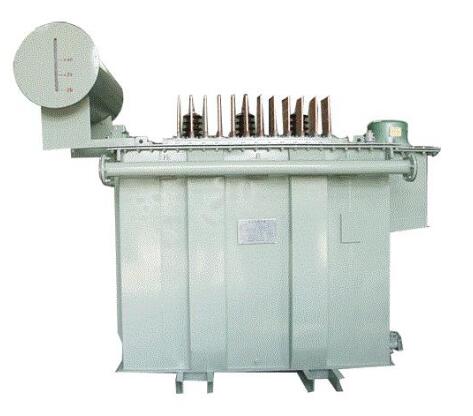

宜兴中频炉变压器结构特点

TAGS: 变压器 宜兴变压器 中频炉变压器

来源:未知作者:admin 日期:2021-10-19 11:19 浏览:

铁心:采用材质性能不低于30ZH120冷轧硅钢片;三相三柱平面对称结构有平衡的三相磁路;每组(卷)芯片由薄钢带在专用铁心卷绕机上绕制,压力均匀紧实;铁心框片经真空退火处置,消弭应力,进步电磁性能;铁心表面涂环氧树脂漆,防潮,固化。

绕组:采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线;低压线圈为双层或四层圆铜式或新螺旋式,或箔式。高压线圈为多层圆筒式;线圈油道为瓦楞结构,层间绝缘为双面点胶纸;低压及高压表面均加绕环氧树脂半粘性玻璃纤维带,增加机械强度。器身、引线:采用绝缘纸板制造上下铁轭绝缘;采用层压木制造平衡垫块绝缘;采用层压纸板作引线支架;一切紧固件均为有效锁紧的防松螺母。

油箱:采用三角形结构的全密封波纹油箱,三相均设置波纹片以保证散热及补偿随油温变化而致油体积变化的膨缩体积;箱盖面上装有带压力释放阀的油位计便于加油及观察油面高度,及对变压器内部突发毛病过压时释放压力安全维护。
